Sistemas Eléctricos Y Electrónicos De Las Aeronaves: Guía De Mantenimiento Y Diagnóstico Técnico (FAA AC 43.13-1B / EASA Part-66)

Aprende la arquitectura eléctrica y electrónica aeronáutica, inspección EWIS y diagnóstico de fallas bajo normas FAA AC 43.13-1B y EASA Part-66

Omar Maldonado

El nuevo paradigma del mantenimiento predictivo en motores turbofan

‍

Te enfrentas a un fallo intermitente de barra bus en el hangar, un disparo injustificado de disyuntor térmico en vuelo o una discrepancia de impedancia en la red de datos del sistema de gestión de vuelo. Sabes muy bien que en el entorno de mantenimiento aeronáutico moderno, un diagnóstico impreciso no solo incrementa el Aircraft On Ground (AOG) y devora horas hombre, sino que expone la operación a riesgos críticos de aeronavegabilidad continua. Las aeronaves actuales dependen de una intrincada simbiosis entre sistemas de potencia de corriente alterna y continua (AC/DC) y redes electrónicas complejas que no toleran suposiciones ni improvisaciones en la mesa de trabajo.

Dominar los sistemas eléctricos y electrónicos aeronáuticos exige ir más allá de la lectura básica de diagramas esquemáticos. Requiere comprender en detalle la generación, la lógica de distribución de cargas, las técnicas de aislamiento físico y las metodologías estandarizadas de inspección y reparación.

Esta guía explica la arquitectura de los sistemas eléctricos y electrónicas aeronáuticos, las normativas internacionales aplicables, el procedimiento sistemático de inspección EWIS, las reglas de decisión en mantenimiento y la gestión técnica necesaria para garantizar la seguridad operacional en hangar y línea.

Puntos Clave

Arquitectura AC/DC integrada: La generación eléctrica aeronáutica combina sistemas de Corriente Alterna (115V AC / 400 Hz) para alta demanda y Corriente Continua (28V DC) para subsistemas críticos y respaldo de batería.
Integridad EWIS como norma crítica: El Sistema de Interconexión de Cableado Eléctrico (Electrical Wiring Interconnection System) debe inspeccionarse según los estándares de la norma FAA AC 43.13-1B Capítulo 11 para prevenir arcos eléctricos (arc faulting) y degradación por rozamiento.
Lógica de barras y degradación controlada: El diseño de distribución jerárquica (Main, Essential, Emergency Buses) garantiza el aislamiento de fallas y la alimentación ininterrumpida de instrumentos de vuelo durante emergencias eléctricas.
Diagnóstico metrológico de alta precisión: El aislamiento de fallas aviónicas exige mediciones exactas de resistencia de aislamiento (Megger test) y verificación de resistencia de masa o unión (bonding) por debajo de los 2.5 miliohmios.
Digitalización y buses de datos: La confiabilidad de las aeronaves modernas depende de la integridad de buses de transmisión de datos como ARINC 429 y AFDX, cuya señal debe protegerse contra interferencia electromagnética (EMI) e impulsos de alta intensidad (HIRF).

Definición Y Arquitectura Fundamental De Los Sistemas Eléctricos Y Electrónicos

El sistema eléctrico de una aeronave es el conjunto de componentes encargados de generar, regular, distribuir y utilizar la energía eléctrica necesaria para la operación de los subsistemas del avión. Por su parte, la electrónica aeronáutica (aviónica) engloba los equipos digitales y analógicos encargados del procesamiento de datos, comunicaciones, navegación, control de vuelo y presentación de parámetros del motor y la célula.

En las plataformas aeronáuticas tradicionales y modernas, la energía eléctrica se distribuye a través de dos esquemas principales:

Corriente Alterna (AC): Producida por generadores accionados por los motores principales (Integrated Drive Generators o IDG), la unidad de potencia auxiliar (APU) o el aerogenerador de emergencia (Ram Air Turbine o RAT). Típicamente genera un voltaje de 115/200V AC a una frecuencia fija de 400 Hz o frecuencia variable (Frequency Wild).
Corriente Continua (DC): Obtenida mediante la transformación de AC a DC a través de Unidades Transformadoras Rectificadoras (TRU), o directamente desde baterías de níquel-cadmio (Ni-Cd) o litio y generadores-arrancadores (starter-generators) en aeronaves turbohélice y de aviación general. Opera comúnmente a un nominal de 28V DC.

La interfaz entre la potencia eléctrica y los sistemas de control se canaliza mediante buses de datos digitales estandarizados. Redes como la ARINC 429 emplean pares trenzados apantallados con transmisión diferencial para enviar palabras de 32 bits entre computadoras de vuelo, mientras que las arquitecturas AFDX (Avionics Full-Duplex Switched Ethernet / ARINC 664) permiten un ancho de banda superior para plataformas de última generación.

Para consolidar estos conceptos y aplicarlos en la gestión diaria de aeronavegabilidad, resulta fundamental contar con una ruta de aprendizaje estructurada que integre los criterios de ingeniería y mantenimiento de línea.

Marco Normativo Y Clasificación De Fuentes De Energía AC Y DC

El mantenimiento de los sistemas eléctricos y electrónicos está estrictamente regulado por las Autoridades de Aviación Civil (AAC). La base técnica y normativa internacional se fundamenta en las especificaciones del Sistema Regional de Cooperación para la Vigilancia de la Seguridad Operacional (SRVSOP) a través de los reglamentos LAR 43 y LAR 145, así como en los estándares de la Federal Aviation Administration (FAA) y la European Union Aviation Safety Agency (EASA Part-66 / Part-145).

En el estándar de certificación de aeronaves de transporte (14 CFR Parte 25 / CS-25), los requisitos de redundancia dictan que ninguna falla aislada en el sistema de generación eléctrica debe privar a la tripulación de los instrumentos esenciales de vuelo. Por ello, el diseño se divide en fuentes de energía primarias, secundarias y de emergencia.

‍

Tabla 1

Comparativa De Fuentes De Potencia Y Arquitectura Eléctrica Aeronáutica

Parámetro / Fuente	Fuente Principal Generador IDG (Motor Principal)	Generador APU	Unidad TRU (Transformador Rectificador)	Batería Principal (Ni-Cd / Litio)	Aerogenerador RAT (Emergencia)
Tipo de Corriente	Alterna (AC)	Alterna (AC)	Continua (DC)	Continua (DC)	Alterna (AC) o Hidráulica
Voltaje Nominal	115V AC / 400 Hz	115V AC / 400 Hz	28V DC	24V a 28V DC	115V AC / 400 Hz
Capacidad Típica	40 kVA – 120 kVA	40 kVA – 90 kVA	50A – 200A	40 Ah – 50 Ah	5 kVA – 15 kVA
Capítulo ATA	ATA 24-20	ATA 24-20 / ATA 49	ATA 24-30	ATA 24-30	ATA 24-20
Función Principal	Suministro primario en vuelo	Suministro en tierra y respaldo	Conversión de AC a DC para buses DC	Arranque de APU y respaldo de emergencia	Suministro final de emergencia (Dead Ship)

‍

Por Qué Importa: Impacto En La Seguridad Operacional Y La Aeronavegabilidad Continua

Los eventos de humo, fuego o fallo de potencia eléctrica en vuelo representan algunas de las emergencias más severas de la aviación comercial y general. Según los lineamientos consignados en el Manual de Aeronavegabilidad de la OACI (Doc 9760), la degradación inadvertida del aislamiento en cables o conectores puede desencadenar arcos eléctricos de alta energía, capaces de perforar líneas hidráulicas adyacentes o encender vapores inflamables.

A raíz de investigaciones de accidentes históricos, las autoridades internacionales implementaron los requisitos de EWIS (Electrical Wiring Interconnection System). El EWIS trata a los cables, conectores, bloques de terminales y puntos de masa no como meros accesorios, sino como un sistema crítico de la aeronave equivalente a una pieza estructural o una parte de motor con tiempo límite de servicio.

Para los ingenieros de mantenimiento y inspectores de control de calidad, dominar esta disciplina asegura:

Reducción de arcos eléctricos (Arc Faulting): Detección temprana de grietas en el aislamiento de Polyimide (Kapton) o Tefzel.
Mitigación de la Corrosión Galvánica: Verificación periódica de la continuidad de las uniones de masa (bonding jumpers) para disipar cargas estáticas y resistir descargas atmosféricas (rayos).
Cumplimiento de las Directivas de Aeronavegabilidad (ADs): Auditoría estricta de las rutas de cableado para evitar la proximidad no autorizada entre arneses eléctricos y tuberías de combustible o fluidos hidráulicos (cumpliendo con distancias mínimas de separación de al menos 2 pulgadas / 50 mm).

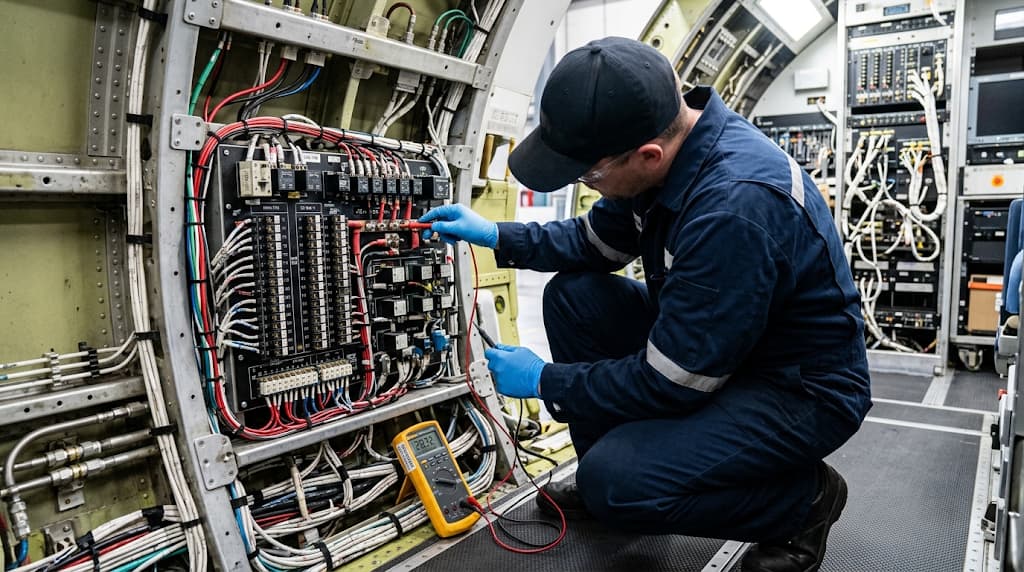

Procedimiento Paso A Paso Para El Diagnóstico Y Mantenimiento EWIS

Para llevar a cabo una intervención técnica rigurosa en los arneses eléctricos y sistemas aviónicos de acuerdo con los lineamientos de la norma FAA AC 43.13-1B Capítulo 11, se debe seguir una secuencia estandarizada de inspección, medición y reparación:

Paso 1: Inspección Visual Detallada (DET) Del Arnés Y Conectores

Desenergizar completamente la aeronave y colocar señalización de seguridad (Tag-out) en los paneles de disyuntores.
Examinar los tramos de cableado en busca de marcas de rozamiento (chafing), deshilachado de cubiertas protectoras, aplastamiento por abrazaderas desalineadas o contaminación por fluidos (skydrol, aceite, combustible).
Inspeccionar las abrazaderas de soporte (Adel clamps): verificar que el hule amortiguador esté presente, que no presente endurecimiento ni grietas, y que la abrazadera sujete el mazo sin comprimir excesivamente el aislamiento.

Paso 2: Verificación De La Separación Mecánica Y Radio De Curvatura

Confirmar que el radio de curvatura del mazo de cables sea como mínimo 10 veces el diámetro exterior del cable más grueso contenido en el mazo (o 3 veces el diámetro en cables coaxiales de alta calidad).
Comprobar que existe una separación adecuada de 6 pulgadas (150 mm) respecto a cables de control de vuelo móviles y de al menos 2 pulgadas (50 mm) respecto a líneas de fluidos inflamables o de drenaje.

Paso 3: Pruebas De Aislamiento Eléctrico Y Resistencia De Masa (Bonding)

Prueba de Masa (Bonding Test): Utilizar un miliómetro o microhmímetro calibrado. Medir la resistencia entre el terminal de masa del componente y la estructura primaria de la aeronave. El valor medido no debe exceder los 2.5 miliohmios (0.0025 Ω).
Prueba de Resistencia de Aislamiento (Megger Test): Aplicar una tensión de prueba controlada (comúnmente 500V DC) entre el conductor y la masa de la aeronave o entre conductores adyacentes. La resistencia de aislamiento debe situarse por encima de los 100 Megaohmios (100 MΩ) bajo condiciones estándar de hangar.

Paso 4: Reparación De Conductores Y Terminales Mediatos

Si se detecta un conductor dañado dentro de un mazo de aviación, se permite la reparación mediante empalmes sellados por termocontracción (crimp splices) respetando los límites del manual de prácticas estándar de cableado del fabricante (SWPM) o la norma AC 43.13-1B.
No se deben colocar empalmes a menos de 12 pulgadas (300 mm) de un conector, ni utilizar más de un empalme en un mismo conductor dentro de un mismo tramo entre conectores.
Utilizar herramientas de engaste (crimping tools) con trinquete de control de ciclo completo y matrices (dies) específicas según el calibre del cable (AWG).

Curso · Hangar Central Academy

Sistemas Eléctricos Y Electrónicos De Las Aeronaves

Aprende la arquitectura eléctrica, lógica de distribución y diagnóstico de fallas aviónicas bajo normas internacionales.

Arquitectura de generación AC/DC y buses de distribución
Diagnóstico EWIS, fallas de aislamiento y buses de datos ARINC 429
Certificado de aprovechamiento

Ver el primer módulo gratis →

Indicadores Clave De Rendimiento Y Tolerancias Técnicas

El mantenimiento predecible y la resolución de discrepancias en sistemas aviónicos requieren evaluar parámetros cuantitativos estrictos. Los ingenieros y técnicos deben comparar las lecturas tomadas en la mesa de prueba o en el avión con los rangos operativos autorizados por los manuales de mantenimiento de la aeronave (AMM) y las instrucciones de componentes (CMM).

Tabla 2

Matriz De Criterios De Inspección, Tolerancias Y Acciones Correctivas EWIS (FAA AC 43.13-1B Cap. 11)

Condición Observada	Parámetro / Tolerancia Límite	Riesgo Asociado	Obligatorio Acción Correctiva Requerida
Resistencia de Masa (Bonding) Alta	> 2.5 miliohmios (0.0025 Ω)	Acumulación de estática, falla de filtrado EMI, riesgo de chispa	Limpiar superficie de contacto al metal base, reemplazar arandela de presión, re-aplicar sellador anticorrosivo y volver a medir.
Resistencia de Aislamiento Baja	< 100 Megaohmios (a 500V DC)	Fuga de corriente, cortocircuito imprevisto, disparo de disyuntor	Localizar el tramo degradado mediante reflectometría (TDR), aislar el conductor dañado, reemplazar según SWPM.
Radio de Curvatura Insuficiente	< 10x diámetro externo del mazo	Estrés mecánico en conductores, ruptura interna de filamentos	Modificar el ruteado, reemplazar soporte/abrazadera o instalar codos de alivio de tensión.
Daño en Aislamiento del Cable	Exposición del conductor metálico	Arco eléctrico (arc fault), fuego en el mazo de cables	Reemplazar el cable completo o instalar empalme de presión sellado (crimp splice) si el SWPM del OEM lo autoriza.
Desgaste en Abrazadera Adel	Hule desgastado, contacto metal-metal	Cortocircuito directo con la estructura	Reemplazar la abrazadera de inmediato respetando el calibre del mazo.

Para ampliar los conocimientos en esta y otras áreas del mantenimiento aeronáutico, los profesionales pueden explorar los diferentes cursos de formación técnica en aeronavegabilidad desarrollados por especialistas de la industria.

Estrategia De Implementación Y Gestión En El Hangar

La transición desde la teoría eléctrica hasta la excelencia operativa en una Organización de Mantenimiento Aprobada (OMA / Part-145) requiere establecer procedimientos estandarizados de control de herramientas, calibración y control documental.

Gestión de Herramientas de Medición y Calibración:Los multímetros, reflectómetros de dominio temporal (TDR), miliómetros y pinzas crimpadoras deben contar con su trazabilidad metrológica al día y etiquetas de calibración vigentes. El uso de una herramienta fuera de tolerancia invalida la certificación de retorno al servicio (Approval for Return to Service / CRS).
Protección Contra Descargas Electrostáticas (ESD):Las tarjetas electrónicas y unidades reemplazables de línea (LRU) modernas contienen componentes sensitivos a tensiones estáticas tan bajas como 100V. Es obligatorio utilizar pulseras de puesta a masa, alfombras antiestáticas y bolsas de blindaje Faraday durante la manipulación de LRUs en el taller o la línea.
Trazabilidad Documental Y Manuales SWPM/Wiring Manual:Todo trabajo en la red eléctrica debe registrarse identificando el número de cable exacto (Wire ID), el número de parte del conector, la herramienta de crimpado utilizada y la referencia del manual de mantenimiento aplicado (capítulo ATA 20 / 24 / 34).

Nota de exención normativa: El contenido regulatorio expuesto en este artículo tiene fines exclusivamente educativos e informativos. No constituye asesoría legal ni sustituye las directivas técnicas de mantenimiento emitidas por los fabricantes de equipos originales (OEM) o las Autoridades de Aviación Civil (AAC) aplicables. Verifica siempre la documentación actualizada de la aeronave y la regulación vigente en tu jurisdicción antes de ejecutar cualquier trabajo en hangar o línea.

Membresía · Hangar Central Academy

Toda la formación aeronáutica de Hangar Central, en una sola membresía

Cursos on-demand con examen y certificado, Masterclasses y En Vivos con expertos de la industria. Elige el plan que se ajusta a tu ritmo profesional.

Cursos + certificados
Masterclasses y En Vivos
Desde 10 USD/mes

Ver planes y precios →

Conclusión

La confiabilidad operacional de la aviación moderna descansa sobre la solidez de sus sistemas eléctricos y electrónicos. Desde la lógica de distribución de potencia en las barras de corriente alterna y continua hasta la integridad estructural de cada arnés de cableado inspeccionado bajo criterios EWIS, la precisión técnica es la única garantía para mitigar fallas en vuelo y optimizar los tiempos de mantenimiento en tierra.

Desarrollar un criterio normativo y técnico sólido permite al profesional detectar anomalías sutiles antes de que se conviertan en fallas catastróficas o eventos AOG prolongados. La actualización constante en las técnicas de diagnóstico metrológico y en la interpretación de manuales de cableado marca la diferencia entre una reparación preventiva exitosa y un error de mantenimiento costoso.

Fortalece tus competencias en diagnóstico, arquitectura de sistemas y normativa aeronáutica internacional. Accede a la plataforma de Hangar Central Academy y lleva tu carrera técnica al siguiente nivel con planes flexibles estructurados por expertos en activo.

Preguntas frecuentes

Sistemas eléctricos aeronáuticos e inspección EWIS

¿Cuál es la diferencia entre un sistema eléctrico de frecuencia fija y uno de frecuencia variable?

El sistema de frecuencia fija mantiene una salida constante de 400 Hz mediante un dispositivo mecánico llamado Constant Speed Drive (CSD) integrado en el generador (IDG). En contraste, el sistema de frecuencia variable (Frequency Wild), utilizado en aeronaves más modernas como el Boeing 787 o Airbus A350, elimina la parte mecánica del CSD, permitiendo que la frecuencia de salida oscile (típicamente entre 360 Hz y 800 Hz) en función de las revoluciones del motor, lo que reduce peso y requerimientos de mantenimiento mecánico.

¿Por qué la aviación utiliza predominantemente corriente alterna a 400 Hz en lugar de 60 Hz o 50 Hz?

La utilización de una frecuencia elevada de 400 Hz permite reducir sustancialmente el tamaño y el peso de los transformadores, motores eléctricos y generadores a bordo de la aeronave. Al aumentar la frecuencia, los núcleos magnéticos de hierro y los arrollamientos de cobre requeridos para transferir la misma cantidad de energía son significativamente más pequeños y livianos, un factor crucial para la eficiencia aeronáutica.

¿Qué es la prueba EWIS y cada cuánto tiempo debe realizarse en la aeronave?

La inspección EWIS (Electrical Wiring Interconnection System) es un conjunto estandarizado de evaluaciones visuales detalladas y pruebas físicas/eléctricas orientadas a verificar el estado del cableado, conectores, empalmes y componentes asociados. Sus intervalos de realización están prescritos en el Programa de Mantenimiento de la Aeronave (AMP) de cada operador, derivado de las recomendaciones del informe de la plantilla analítica MSG-3 (Maintenance Steering Group-3) del fabricante y las directivas de las autoridades de aviación civil.

¿Cuál es el límite máximo aceptable de resistencia en una prueba de masa (bonding) eléctrica?

Según la circular reglamentaria FAA AC 43.13-1B Capítulo 11 y las normas estándar del sector, la resistencia eléctrica máxima aceptable entre la junta de conexión a masa de un componente o cable de puente (bonding jumper) y la estructura primaria de la aeronave es de 2.5 miliohmios (0.0025 Ω). Valores superiores requieren la limpieza de las superficies metálicas o el reemplazo de los herrajes y elementos de fijación.

¿Los cursos de Hangar Central Academy otorgan habilitaciones licenciadas directas de EASA o FAA?

No. Hangar Central Academy emite certificados de aprovechamiento que acreditan la superación de programas de formación continua técnica e industrial. Estos certificados son altamente valorados por empresas de mantenimiento, aerolíneas y operadores de la región por su rigor técnico, pero no constituyen por sí mismos una licencia formal ni sustituyen las evaluaciones directas de emisión de licencias otorgadas por las Autoridades de Aviación Civil (como FAA, EASA, ANAC, AFAC, Aerocivil o DGAC).
