Métodos Y Técnicas De Inspección En Mantenimiento Aeronáutico: Guía De Control De Calidad Y END (RAP 145 / EASA Part-145)
Inspección visual avanzada, ensayos no destructivos y trazabilidad metrológica están redefiniendo el límite entre el hallazgo en hangar y el retorno al servicio. Repasamos qué cambia en la práctica para el TMA y el inspector de calidad.
DS
Boris Saveedra
Identificar una fisura por fatiga antes de que comprometa la integridad estructural de un plano o liberar un componente sin la trazabilidad metrológica adecuada es la frontera exacta entre un vuelo seguro y un evento catastrófico. Como técnico de mantenimiento aeronáutico (TMA) o inspector de control de calidad (QA/QC), la responsabilidad legal y técnica que recae sobre tu firma en la conformidad de retorno al servicio no admite margen de suposición. En el entorno real del hangar, la presión operativa por minimizar tiempos de aeronave en tierra (AOG) choca frecuentemente con la exigencia de un control de calidad sin fisuras, exponiendo al personal a riesgos latentes derivados de la fatiga corporativa, la complacencia de rutina y la omisión documental.
Esta guía explica detalladamente la clasificación de las inspecciones en las Organizaciones de Mantenimiento Aprobadas (OMA), los fundamentos físicos de los Ensayos No Destructivos (END), la gestión de datos de mantenimiento según la codificación ATA iSpec 2200 y las metodologías para estructurar expedientes técnicos completamente defendibles ante auditorías de la autoridad de aviación civil bajo normativas RAP 145, EASA Part-145 y FAR Part 145.
Puntos Clave
La inspección visual (GVI, DI, RVI) es la primera línea de defensa en el hangar y debe ejecutarse de forma metódica antes de aplicar cualquier ensayo no destructivo especializado.
La selección del método de Ensayo No Destructivo (END) correcto —Líquidos Penetrantes, Partículas Magnéticas, Corrientes Parásitas, Ultrasonido o Radiografía— depende de la naturaleza del material (ferromagnético, no magnético o compuesto) y de la ubicación de la falla (superficial o subsuperficial).
La designación de un Ítem de Inspección Requerida (RII) exige un sistema estricto de revisión cruzada e independencia entre el ejecutor del trabajo y el inspector autorizado.
La trazabilidad metrológica de las herramientas de medición y la consulta obligatoria de datos actualizados (AMM, SRM, EMM) sustentan el respaldo legal del retorno al servicio.
La gestión de factores humanos y la inspección minuciosa de sistemas de interconexión eléctrica (EWIS) previenen fallas latentes catastróficas vinculadas a la degradación por entorno y vibración.
Fundamentos De La Inspección De Calidad Y Marco Regulatorio
El control de calidad en el mantenimiento aeronáutico no constituye una mera verificación final; es un proceso continuo que valida la aeronavegabilidad continua a lo largo de cada fase del trabajo. De acuerdo con las regulaciones de aviación civil armonizadas bajo el Reglamento Aeronáutico Latinoamericano (SRVSOP LAR 145), la norma estadounidense de la Federal Aviation Administration (FAA FAR Part 145) y los estándares de la European Union Aviation Safety Agency (EASA Part-145), las inspecciones dentro de una Organización de Mantenimiento Aprobada (OMA) se dividen en cinco categorías operativas esenciales:
Inspección Preliminar: Ejecutada al momento de recibir la aeronave o componente para determinar el estado general de entrada, identificar daños evidentes preexistentes y verificar el historial de registros del usuario.
Inspección En Proceso: Realizada durante las fases intermedias del desmontaje, reparación o ensamblaje para asegurar que los procedimientos de trabajo cumplen estrictamente con los manuales de ingeniería aplicables.
Inspección De Daños Ocultos: Requerida tras un evento anormal (como un aterrice duro, turbulencia severa, impacto de rayo o choque con aves) para evaluar discrepancias no visibles a simple vista en estructuras adyacentes.
Inspección Final: La evaluación integral que confirma la correcta ejecución de todas las tareas programadas, la limpieza final del área de trabajo (FOD) y la correcta reconciliación de las tarjetas de trabajo.
Ítems De Inspección Requerida (RII - Required Inspection Items): Tareas críticas cuya falla o ejecución incorrecta puede poner en peligro inminente el vuelo seguro de la aeronave (como mandos de vuelo, sistemas de frenos o montantes de motor). Los RII exigen la firma obligatoria de un inspector calificado e independiente de la persona que realizó la tarea técnica.
Nota regulatoria: El contenido regulatorio expuesto en este artículo posee un propósito estrictamente técnico y pedagógico. No constituye asesoría legal ni sustituye las regulaciones directas de la Autoridad de Aviación Civil (AAC) de su jurisdicción (como AFAC, ANAC, AESA, Aerocivil o DGAC). Verifique siempre la edición vigente del Manual de Procedimientos de la Organización (MOM) aplicable a su taller.
Métodos De Inspección: De La Inspección Visual A Los Ensayos No Destructivos (END)
El diagnóstico analítico de fallas estructurales y mecánicas comienza con la metodología visual y se profundiza mediante la física aplicada de los Ensayos No Destructivos (END). La elección inadecuada del método de inspección puede derivar en la no detección de microfisuras por fatiga o deslaminaciones internas en estructuras compuestas.
Inspección Visual Avanzada
Inspección Visual General (GVI - General Visual Inspection): Examen visual táctil o visual sin contacto, realizado a una distancia de visión natural, para detectar discontinuidades evidentes, corrosión severa o daños mecánicos mayores.
Inspección Visual Detallada (DI - Detailed Inspection): Examen intensivo de un área o componente específico, que requiere luz intensa focalizada, lupas de aumento (generalmente 5x a 10x) y limpieza minuciosa de la superficie ensayada.
Inspección Visual Remota (RVI - Remote Visual Inspection): Utilización de sistemas de boroscopia rígida o videoboroscopia flexible con articulación multidireccional para examinar zonas de acceso restringido, tales como álabes de turbinas, secciones de combustión en motores de reacción y cavidades internas de planos.
Ensayos No Destructivos Especializados (NDT / END)
Cuando la inspección visual no basta para descartar fallas subsuperficiales o internas, el inspector debe determinar la técnica NDT adecuada según las propiedades del material y el tipo de defecto buscado.
Tabla 1
Matriz De Selección De Métodos De Inspección No Destructiva (END)
Método END
Principio Físico
Tipo De Material
Tipo De Defecto Detectado
Uso Hangar
Aplicación Típica En Hangar

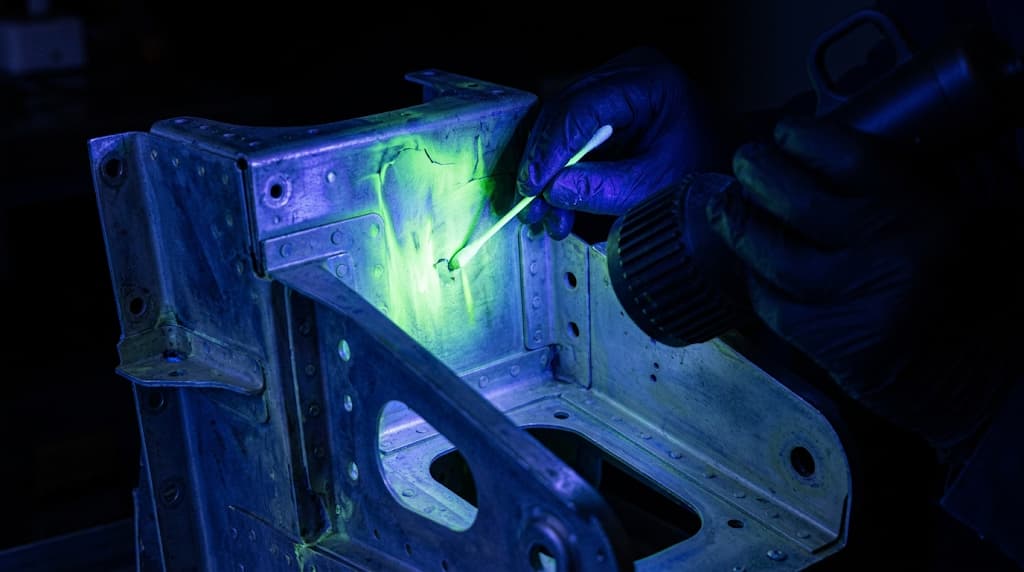

Líquidos Penetrantes (PT)
Capilaridad de tintas fluorescentes o contrastantes
Materiales no porosos (aluminio, titanio, acero, cerámicas)
Discontinuidades y fisuras bi-abiertas a la superficie
Inspección de llantas de tren de aterrizaje, herrajes de tren y uniones soldadas.
Partículas Magnéticas (MT)
Inducción de flujo magnético y fuga de campo en grietas
Fisuras superficiales y ligeramente subsuperficiales
Pernos de alta resistencia, ejes de transmisión y componentes de tren de aterrizaje.
Corrientes Parásitas (Eddy Current - ET)
Inducción electromagnética e impedancia de corriente
Materiales conductores de electricidad (aluminio, titanio)
Fisuras por fatiga en bordes de taladros, corrosión bajo pintura
Inspección de remaches en fuselaje, bordes de ataque y agujeros de perno en estructuras.
Ultrasonido (UT)
Propagación y reflexión de ondas acústicas de alta frecuencia
Metales y materiales compuestos (fibra de carbono/vidrio)
Deslaminaciones, vacíos internos, fisuras subsuperficiales y pérdida de espesor
Paneles de materiales compuestos, largueros de ala, inspección de corrosión en láminas.
Radiografía (RT - Rayos X)
Atenuación diferencial de radiación ionizante electromagnética
Todos los materiales metálicos y compuestos estructurales
Defectos internos profundos, presencia de agua en panal de abeja, grietas internas
Estructuras internas de difícil acceso, paneles de panal de abeja y cajones de ala.
Técnicas De Inspección Mecánica Y Trazabilidad Documental
La correcta ejecución de una inspección mecánica exige la interacción precisa entre el análisis técnico del componente y la consulta metódica de los datos de mantenimiento aprobados por el fabricante de la aeronave (OEM).
Para profundizar en la estandarización de estos procedimientos dentro del taller, los profesionales suelen recurrir a cursos de formación técnica en aeronavegabilidad que refuercen su criterio operativo.
Estructura ATA iSpec 2200 Y Datos De Mantenimiento
Cada hallazgo o intervención mecánica debe fundamentarse en las publicaciones técnicas de ingeniería organizadas bajo la especificación ATA (Air Transport Association):
AMM (Aircraft Maintenance Manual): Define las tareas de remoción, instalación, inspección funcional y pruebas operacionales de los sistemas de la aeronave (Sistemas ATA 20 a 80).
SRM (Structural Repair Manual): Especifica las tolerancias de daños permitidos en la piel y cuadernas, esquemas de remachado y procedimientos para la reparación de estructuras primarias y secundarias (ATA 51 a 57).
EMM (Engine Maintenance Manual): Establece los límites de inspección de álabes, carcasas de compresor y turbina, y procedimientos de torque específico para la planta motriz (ATA 70 a 80).
Inspección De Sistemas Críticos
Cables De Mando Y Poleas: La inspección de cables de control de vuelo implica la verificación de desgaste de hilos individuales mediante galgas de diámetro, detección de corrosión interna (desenrollado bajo tensión neutra) y la evaluación de deformación o desgaste excesivo en las gargantas de las poleas fenólicas o metálicas.
Prácticas Estándar De Torque: El torque en aviación no es una simple tarea de apriete; es la aplicación precisa de tensión axial en la pernería para evitar la falla por fatiga. Se exige siempre verificar si el valor especificado en el AMM es "torque seco" o "torque lubricado", sumando el torque de fricción de la tuerca autofrenante (running torque) al valor nominal prescrito.
Sistemas Mecánicos De Frenado: Los métodos de aseguramiento mediante alambre de frenado (safety wire) en trenzados dobles (0.020", 0.032" o 0.041" según el paso del perno) o clips mecánicos (clip-lock) garantizan que las vibraciones armónicas del vuelo no aflojen las uniones roscadas críticas.
Criterios De Conformidad Y Trazabilidad Metrológica
Determinar la serviceabilidad de una pieza aeronáutica demanda diferenciar de manera objetiva entre los límites de desgaste operacional (wear limits) y los límites de descarte absoluto previstos en la documentación técnica.

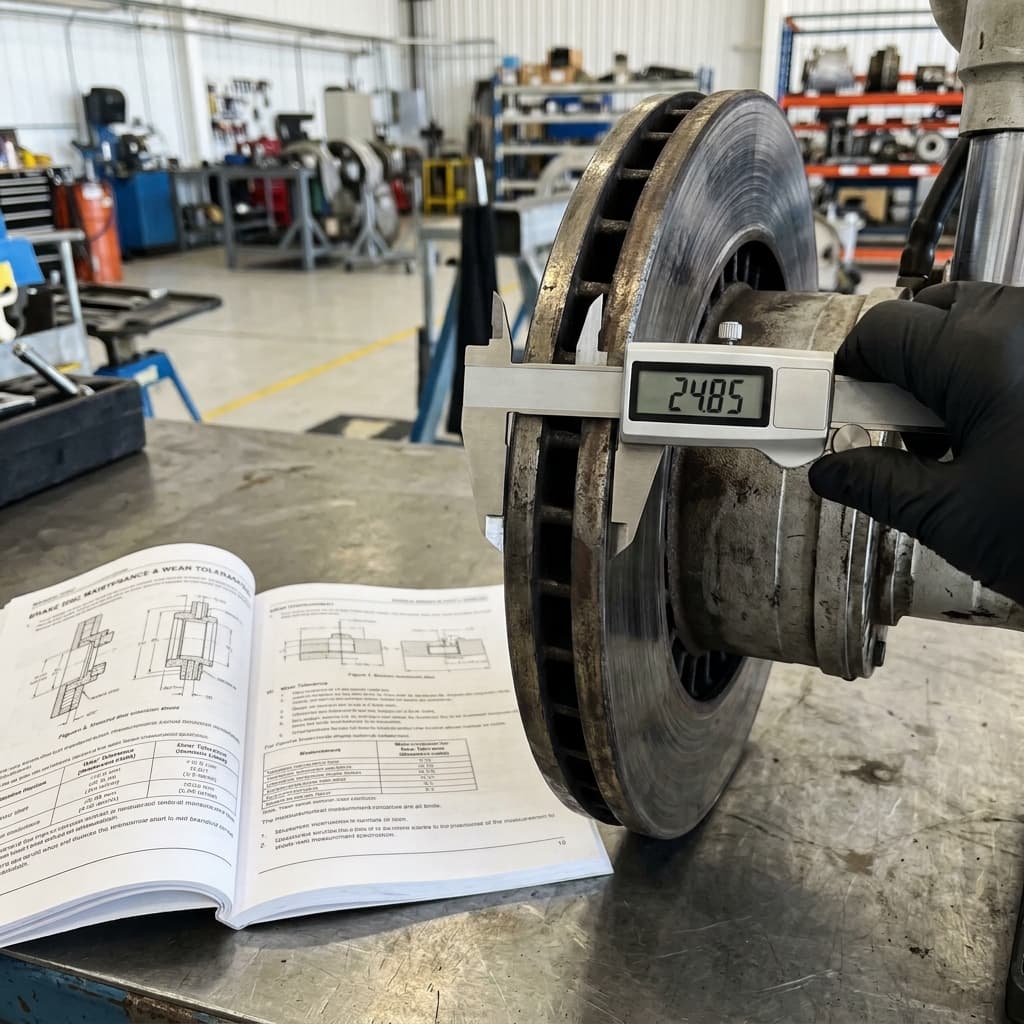

Metrología Y Control De Instrumentos
Un hallazgo registrado con una herramienta descalibrada carece de validez legal y técnica. Toda herramienta de medición de precisión empleada en el hangar (micrómetros, calibradores vernier, torquímetros, multímetros y galgas de profundidad) debe contar con una etiqueta visible que demuestre su trazabilidad hacia un patrón nacional e internacional reconocido (como NIST o equivalente). La OMA debe mantener registros individuales que certifiquen el historial de calibración y el margen de error tolerado para cada instrumento.
Tabla 2
Reglas De Decisión Para La Evaluación De Discrepancias
Condición Del Componente
Criterio Metrológico / Técnico
Obligatorio
Acción Requerida Por El Inspector
Dentro de límites AMM/SRM
El desgaste o daño no supera las tolerancias máximas especificadas por el OEM.
Documentar el hallazgo, limpiar la zona y declarar el componente Serviceable (Apto para el servicio).
Daño reparable según SRM
La discrepancia excede el límite de servicio, pero encaja en un esquema de reparación aprobado en el SRM.
Emitir una orden de trabajo de reparación estructural, verificar la ejecución y certificar la reparación.
Daño no cubierto en SRM
El daño supera las tolerancias del SRM y no posee un esquema de reparación estandarizado.
Retener el componente, elevar una consulta técnica al fabricante (Engineering Order) o AAC y clasificar como Unserviceable.
Falla de Trazabilidad Metrológica
La medición se ejecutó con un instrumento cuyo certificado de calibración está vencido.
Anular la medición previa, recalibrar el instrumento o utilizar uno trazable, y repetir la inspección completa.
Curso · Hangar Central Academy
Métodos y Técnicas de Inspección en Mantenimiento Aeronáutico
Aprende a interpretar manuales ATA, seleccionar ensayos no destructivos y certificar la serviceabilidad de componentes bajo normativa RAP 145 y EASA.
Análisis De Fallas, Factores Humanos Y Seguridad Eléctrica (EWIS)
La investigación de accidentes aeronáuticos demuestra que las fallas de inspección rara vez derivan de la falta de capacidad técnica del inspector; en su mayoría, son el resultado de trampas perceptivas y debilidades sistémicas en la gestión del factor humano.
Factores Humanos Y Errores Perceptivos En El Hangar
Condiciones ambientales como la iluminación insuficiente en fosa de hangar, temperaturas extremas, la fatiga acumulada en turnos nocturnos y la complacencia generada por tareas repetitivas atentan directamente contra la agudeza del inspector. Un caso paradigmático en la aviación civil fue el accidente del vuelo 603 de AeroPerú en 1996, donde la cinta adhesiva de protección aplicada sobre los puertos estáticos durante los trabajos de limpieza no fue retirada antes del vuelo, eludiendo la inspección visual de prevuelo y la revisión final en tierra. Este evento subrayó la necesidad imperativa de implementar barreras dobles de revisión y reforzar los procedimientos de verificación cruzada.
EWIS Y La Normativa SFAR 88
Tras la investigación del accidente del vuelo TWA 800 en 1996, las autoridades aeronáuticas globales emitieron la regulación SFAR 88 e introdujeron el concepto de EWIS (Electrical Wiring Interconnection System). Las inspecciones modernas exigen tratar el cableado eléctrico no como un accesorio estático, sino como un sistema crítico sujeto a degradación ambiental, arco eléctrico y contaminación por fluidos.
El personal de calidad debe auditar minuciosamente el estado de los mazos de cables, la separación mínima requerida respecto a líneas de combustible o control mecánico, y la condición de las abrazaderas (p-clamps), mitigando riesgos de ignición en tanques de combustible y cortocircuitos latentes.
Para mantener actualizadas estas competencias dentro de los equipos de ingeniería y calidad, las organizaciones avanzan siguiendo una ruta de aprendizaje estructurada que capacite al personal en la prevención proactiva de fallas sistémicas.
Implementación Y Preparación Para Auditorías De Calidad
Un trabajo técnico perfectamente ejecutado pierde su validez si no está respaldado por un expediente de mantenimiento legalmente inexpugnable. Durante una auditoría de la autoridad aeronáutica o de un cliente operador, la trazabilidad documental es el único testimonio válido de la aeronavegabilidad.
Pasos Para Estructurar Un Expediente Defendible
Reconciliación De Tarjetas De Trabajo (Job Cards): Verificar que cada paso de la tarjeta de trabajo cuente con el sello y firma del TMA ejecutor y, cuando aplique, la doble firma del inspector de calidad certificado para los ítems RII.
Trazabilidad De Partes Y Materiales: Anexar los formularios Form 1 de EASA, FAA Form 8130-3 o certificados de conformidad equivalentes para cada repuesto o consumible instalado (incluyendo lotes de grasa, sellantes y pernería).
Certificados De Calibración: Incluir copia de las fichas de trazabilidad metrológica de todas las herramientas especiales y equipos de medición utilizados durante el servicio.
Registros De Pruebas Operacionales: Adjuntar las impresiones de datos o lecturas de prueba obtenidas mediante unidades de adquisición de datos (DAU) o pruebas de banco en sistemas dinámicos.
Cierre De Registros Y Formulario 337 / Conformidad De Retorno Al Servicio: Emitir el documento formal de liberación de la aeronave o componente, certificando que los trabajos se realizaron según datos de mantenimiento vigentes y por personal cualificado.
Membresía · Hangar Central Academy
Toda la formación aeronáutica de Hangar Central, en una sola membresía
Cursos on-demand con examen y certificado, Masterclasses y En Vivos con expertos de la industria. Elige el plan que se ajusta a tu ritmo profesional.
La excelencia en la inspección de mantenimiento aeronáutico radica en la combinación indivisible de tres pilares: rigor técnico en la ejecución física de las metodologías visuales y de ensayos no destructivos, dominio absoluto del marco regulatorio aplicable (RAP 145, EASA Part-145, FAR 145) y una ética profesional inquebrantable en la trazabilidad documental. Eliminar la suposición y basar cada firma de retorno al servicio en mediciones contrastadas frente a datos de ingeniería aprobados es el compromiso fundamental de todo inspector de calidad.
Para fortalecer sus conocimientos en la detección de fallas, la interpretación de manuales técnicos bajo estándares ATA y la gestión metrológica en hangar, explore el catálogo completo de programas especializados disponibles en Hangar Central Academy y eleve su perfil técnico dentro de la industria aeroespacial.
Inspecciones, normativas y certificación aeronáutica
¿Cuál es la diferencia entre una inspección GVI y una inspección DI?
La Inspección Visual General (GVI) es un examen visual o táctil sin contacto de un área amplia para detectar fallas evidentes sin requerir equipos especiales. Por el contrario, la Inspección Visual Detallada (DI) es un examen intensivo focalizado en un punto específico, que requiere limpieza profunda de la superficie, iluminación táctica de alta intensidad y herramientas ópticas de aumento (como lupas de precisión o lentes de inspección).
¿Qué es un Ítem de Inspección Requerida (RII) y quién puede certificarlo?
Un Ítem de Inspección Requerida (RII) es una tarea de mantenimiento sobre una estructura o sistema crítico cuya ejecución incorrecta podría resultar en una falla catastrófica o pérdida de control del vuelo. Debe ser firmado y certificado de manera obligatoria por un inspector de calidad designado que no haya participado directa ni indirectamente en la ejecución del trabajo físico, garantizando la absoluta independencia del control de calidad.
¿Por qué es obligatoria la trazabilidad metrológica en las herramientas del hangar?
La trazabilidad metrológica garantiza que los instrumentos de medición (como torquímetros o micrómetros) entregan lecturas fidedignas contrastadas con un patrón de calibración nacional o internacional. Utilizar herramientas no calibradas invalida legalmente la verificación de tolerancias exigidas en los manuales del fabricante, imposibilitando la certificación del retorno al servicio de la aeronave o componente.
¿Cómo afecta la normativa EWIS y el reglamento SFAR 88 a las inspecciones de rutina?
Ambas normativas transformaron la inspección de sistemas eléctricos al exigir la verificación continua del estado físico del cableado, conectores y puntos de masa, considerándolos componentes de alta severidad. Obligan a realizar inspecciones detalladas para identificar rozamientos, contaminación por fluidos y falta de holgura en conectores, previniendo cortocircuitos que puedan generar fuentes de ignición o fallas en sistemas aviónicos críticos.
¿Los certificados emitidos por Hangar Central Academy equivalen a una licencia o habilitación oficial?
No. Hangar Central Academy emite certificados de aprovechamiento que acreditan la formación técnica continua e incrementan las competencias profesionales en el sector aeroespacial.
Nota: Estos certificados respaldan la capacitación técnica ante operadores y talleres (OMA), pero no equivalen ni sustituyen las licencias, habilitaciones ni certificados de competencia otorgados formalmente por las Autoridades de Aviación Civil (tales como ANAC, AFAC, AESA, DGAC, EASA o FAA).
